一、給排水、采暖工程強制性條文在工程中的實施

1、地下室或地下構筑物外墻有管道穿過的，應采取防水措施。對有嚴格防水要求的建筑物，必須采用柔性防水套管。

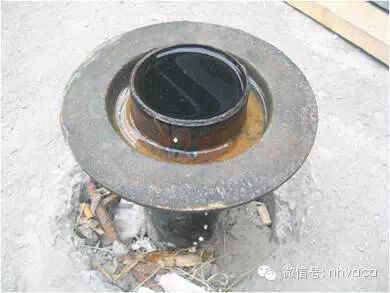

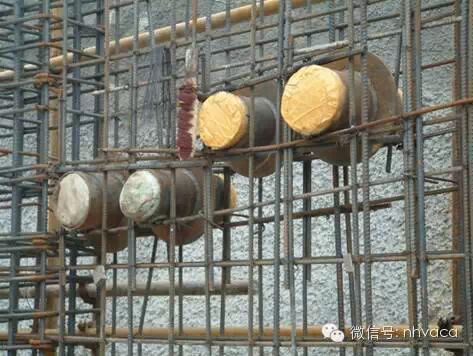

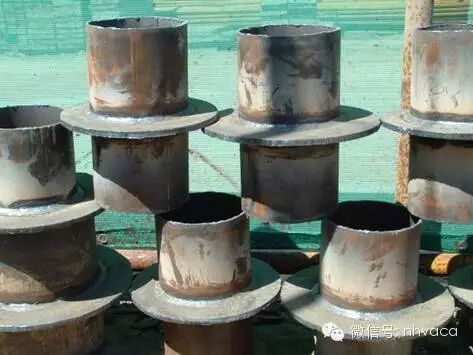

圖1-1 外墻套管加工及安裝

2、各種承壓管道系統和設備應做水壓試驗，非承壓管道系統和設備應做灌水試驗。

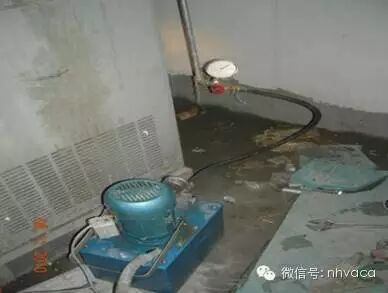

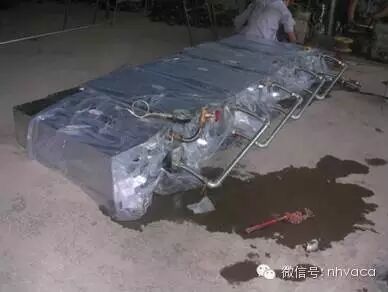

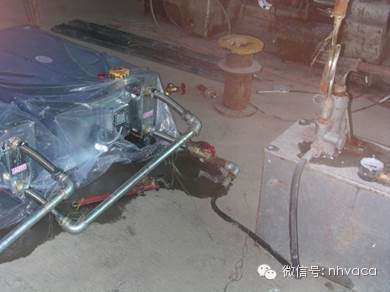

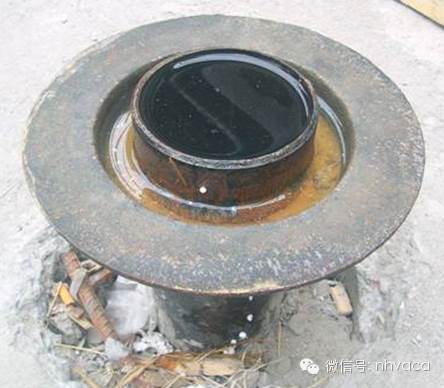

圖1-2 風機盤管進場打壓和排水管道閉水試驗

3、給水管道必須采用以管材相適應的管件，生活給水系統所涉及的材料必須達到飲用水衛生標準。

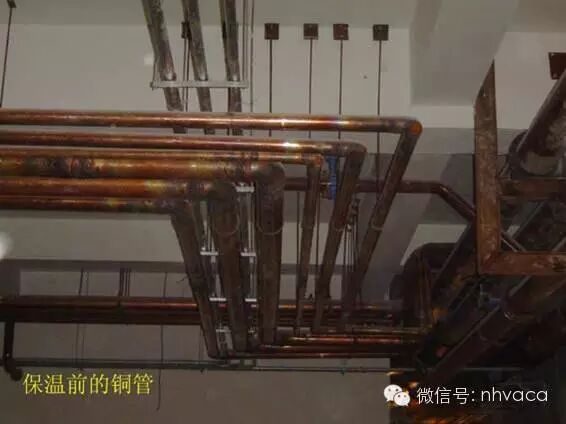

圖1-3 給水系統銅管及配套銅管件

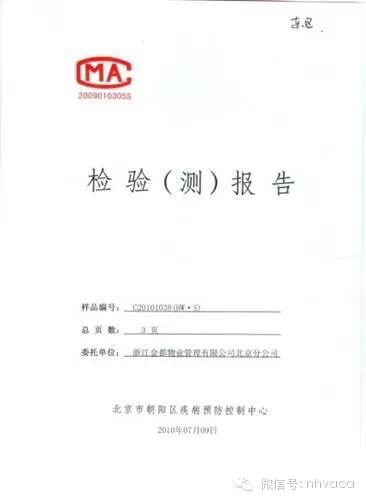

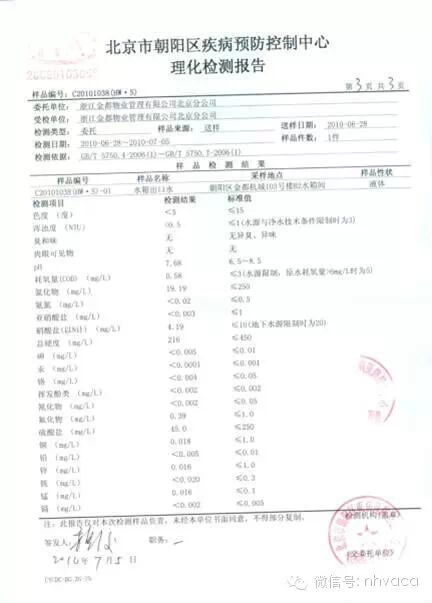

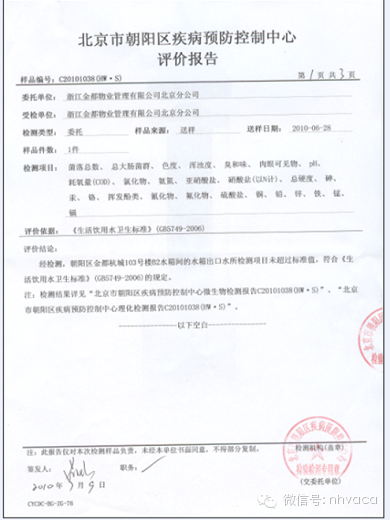

4、生活給水系統管道在交付使用前必須沖洗和消毒，并經有關部門取樣檢驗，符合國家《生活飲用水標準》方可使用。檢驗方法：檢查有關部門提供的檢測報告。區縣疾病預防控制中心現場取樣檢驗，并出檢測報告表1-4（如下圖）

5、室內消火栓系統安裝完成后應取屋頂層（或水箱間內）試驗消火栓和首層取二處消火栓做試射試驗，達到設計要求為合格。

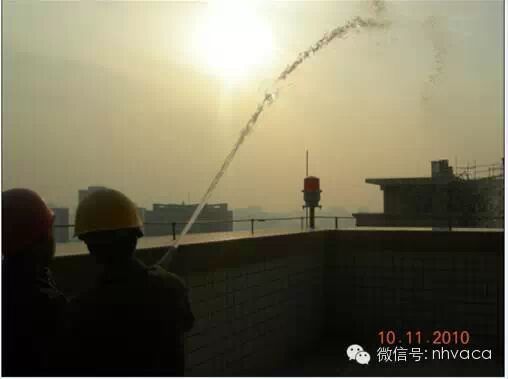

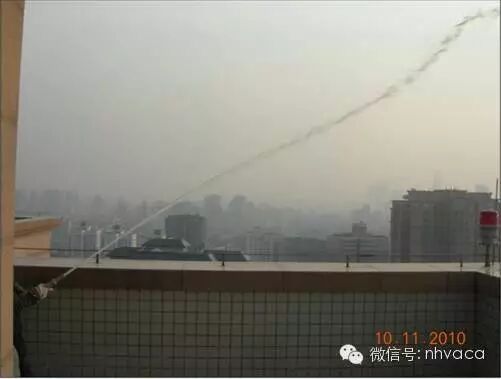

圖1-5 屋頂消火栓的噴射試驗

6、隱蔽或埋地的排水管道在隱蔽前必須做灌水試驗，其灌水高度應不低于底層衛生器具的上邊緣或底層地面高度。

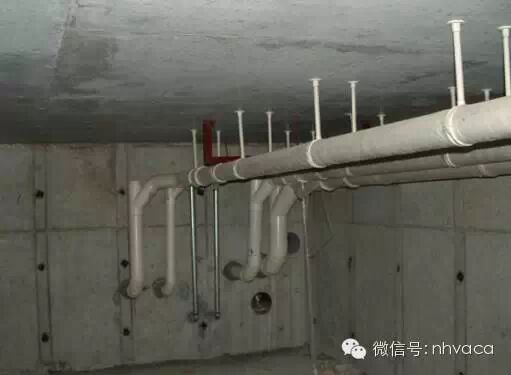

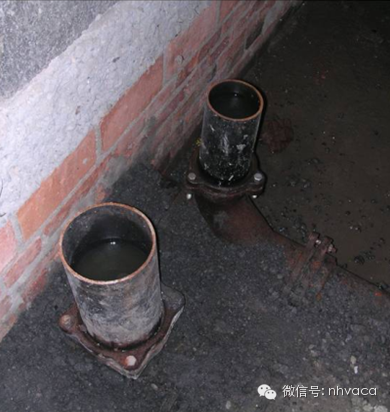

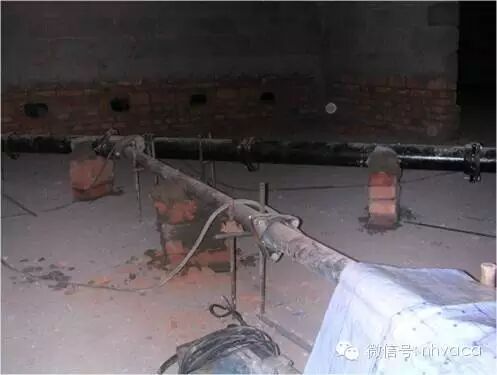

圖1-6 排水管道灌水試驗

7、管道安裝坡度，當設計未注明時，應符合下列規定：

（1）氣、水同向流動的熱水采暖管道和汽、水同向流動和蒸汽管道及凝結水管道，坡度應為3‰，不得小于2‰；

（2）氣、水逆向流動的熱水采暖管道和汽、水逆向流動的蒸汽管道，坡度不應小于5‰；

（3）散熱器支管的坡度應為1%，坡向應利于排氣和泄水。

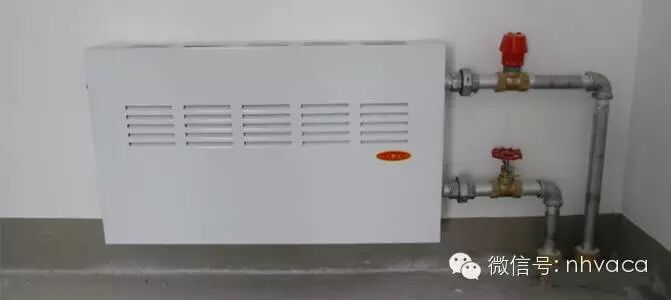

圖1-7 散熱器安裝，支管1%坡度圖

8、散熱器組對后，以及整組出廠的散熱器在安裝之前應作水壓試驗。試驗壓力如設計無要求時應為工作壓力的1.5倍，但不得小于0.6MPa。

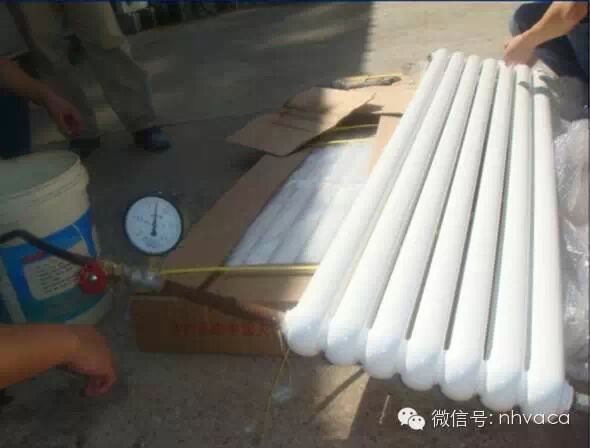

圖1-8 整組散熱器安裝前的水壓試驗

9、地面下敷設的盤管埋地部分不應有接頭。

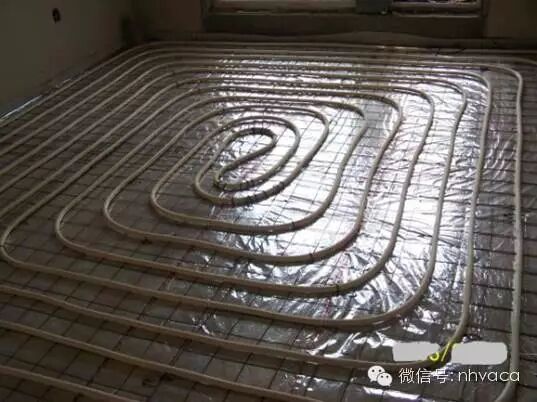

圖1-9 盤管埋地隱蔽無接

10、盤管隱蔽前必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa。

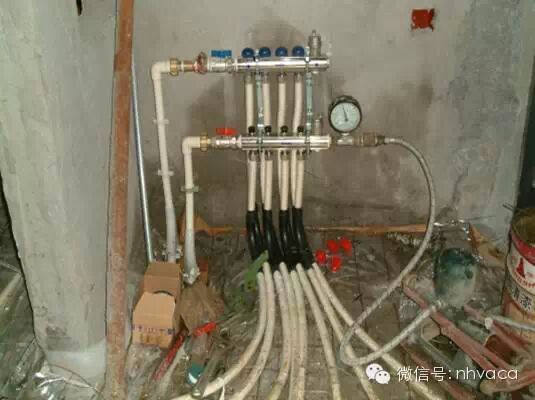

圖1-10 埋地盤管隱蔽前的水壓試驗

11、采暖系統安裝完畢，管道保溫之前應進行水壓試驗。試驗壓力應符合設計要求。當設計未注明時，應符合下列規定：

（1）蒸汽、熱水采暖系統，應以系統頂點工作壓力加0.1MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.3MPa。

（2）高溫系統采暖系統，試驗壓力應為系統頂點工作壓力加0.4MPa。

（3）使用塑料管及復合管的熱水采暖系統，應以系統頂點工作壓力加0.2MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.4MPa。

12、系統沖洗完畢應充水、加熱，進行試運轉和調試。

13、給水管道在竣工后，必須對管道進行沖洗，飲用水管道還要在沖洗后進行消毒，滿足飲用水衛生要求。

14、排水管道的坡度必須符合設計要求，嚴禁無坡或倒坡。

圖1-14 排水管道坡度達到設計要求

15、管道沖洗完畢應通水、加熱，進行試運行和調試。當不具備加熱條件時，應延期進行。

16、鍋爐的汽、水系統安裝完畢后，必須進行水壓試驗。水壓試驗的壓力應符合表1-16的規定。

水壓試驗壓力規定 表1-16

17、鍋爐和省煤器安全閥的定壓和調整應符合表1-17的規定。鍋爐上裝有兩個安全閥時，其中的一個按表中較高值定壓，另一個按較低值定壓。裝有一個安全閥時，應按較低值定壓。

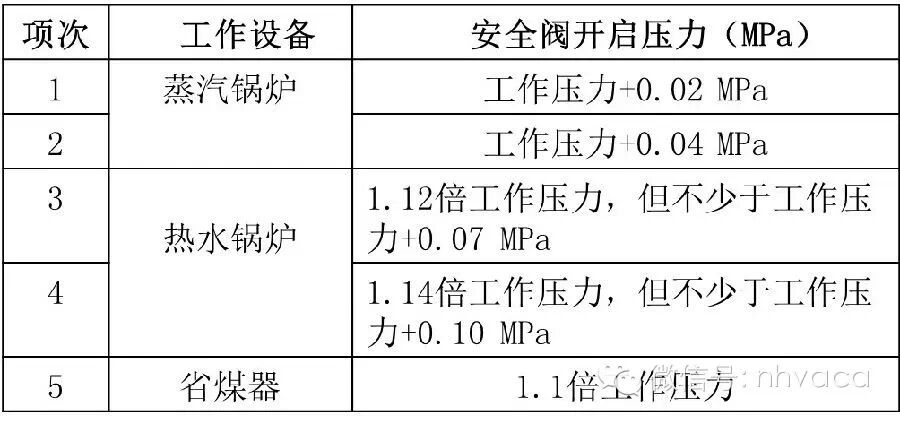

表1-17 安全閥定壓規定

18、鍋爐的高低水位報警器和超溫、超壓報警器及連鎖保護裝置必須按照設計要求安裝齊全和有效。

19、鍋爐在烘爐、煮爐合格后，應進行48h的帶負荷連續試運行，同時應進行安全閥的熱狀態定壓檢驗和調整。

20、熱交換器應以最大工作壓力的1.5倍作水壓試驗，蒸汽部分應不低于蒸汽壓力加0.3 MPa ；熱水部分應不低于0.4 MPa。

21、自動噴水滅火系統的施工必須由具有相應等級資質的施工隊伍承擔。

22、噴頭的現場檢驗應符合下列要求：

（1）噴頭的商標、型號、公稱動作溫度、響應時間指數（RTI）、制造廠及生產日期等標志應齊全。

（2）噴頭的型號、規格等應符合設計要求。

（3）噴頭外觀應無加工缺陷和機械損傷。

（4）噴頭螺紋密封面應無傷痕、毛刺、缺絲或短絲現象。

（5）閉式噴頭應進行嚴密性能試驗，以無滲漏、無損傷為合格。試驗數量宜從每批中抽檢1%，但不得少于5個，試驗壓力應為3.0MPa；保壓時間不得少于3分鐘。當兩個及兩個以上不合格時，不得使用該批噴頭。當僅有一只不合格時，應再抽檢2%，但不得少于10個，并重新進行密封性能試驗；當仍有不合格時，亦不得使用該批噴頭。

23、噴頭安裝應在系統試壓、沖洗合格后進行。

24、噴頭安裝時，不得對噴頭進行拆裝、改動，并嚴禁給噴頭附加任何裝飾性涂層。

25、噴頭安裝應使用專用扳手，嚴禁使用噴頭的框架施擰；噴頭的框架、濺水盤產生變形或釋放原件損傷時，應采用規格、型號相同的噴頭更換。

26、管網安裝完畢后，應對其進行強度試驗、嚴密性試驗和沖洗。

27、系統竣工后，必須進行工程驗收，驗收不合格不得投入使用。

28、系統工程質量驗收判定條件：

(1)系統工程質量缺陷應按本規范附錄F要求劃分為：嚴重缺陷項（A），重缺陷項（B），輕缺陷項（C）。

(2)系統試驗合格判定應為：A=0,且B≤2，且B+C≤6為合格，否則為不合格。
