來自于暖通南社成員-嘉興學院龔中賢老師課件

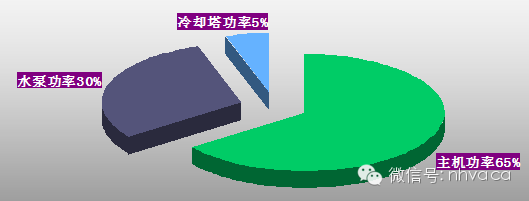

一、 中央空調系統，裝機功率分布

二、輔機改造尤其是水泵的節能改造被很多從事節能企業看好

1.中央空調系統水泵部分確實有改造空間。

2.國家有關部門對變頻改造的政策支持力度加大。

3.高昂的運行費用給用戶的壓力，也促使企業有了改造的動力。

4.存在的問題是：有些節能企業并不了解中央空調水系統的特點，一味夸大變頻改造的效果。

三、揚程富余是目前中央空調水系統的普遍現象

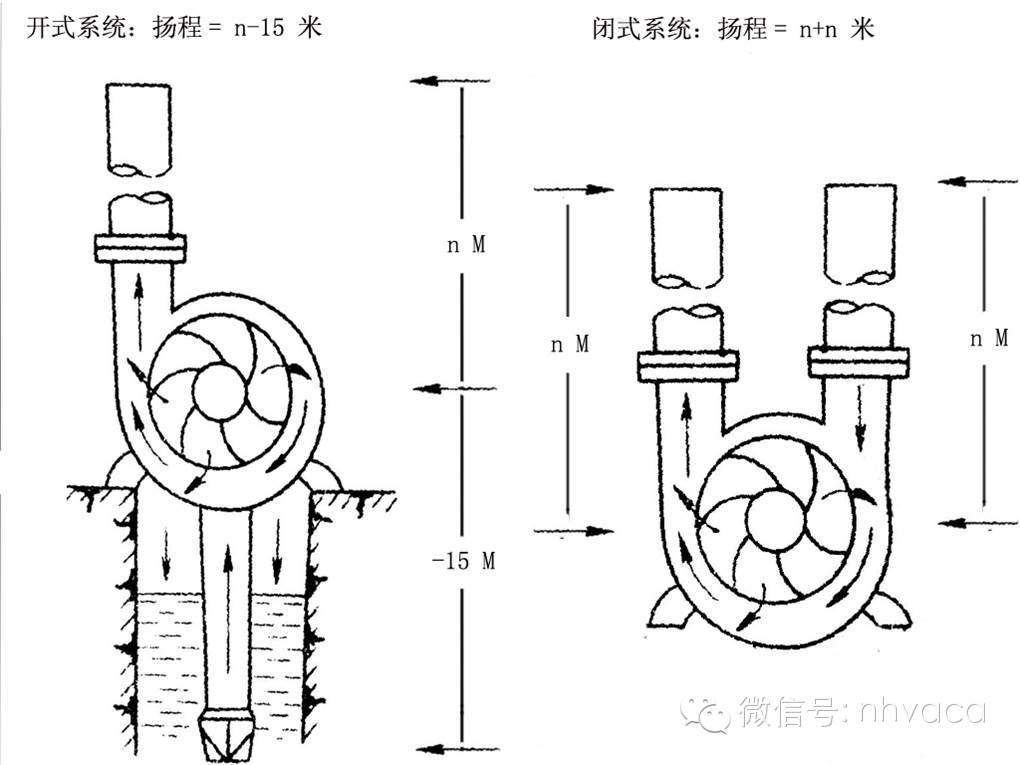

1.開式系統和閉式系統水泵揚程的作用是不一樣的。

2.設計者一般對水系統要求的流量會進行比較仔細的計算，對揚程的要求按照水泵現成資料來取的為多。

3.老的水泵選型資料對大流量的水泵揚程一般都比較高。

4.有些暖通空調設計者對自己的設計的不自信。

四、中央空調系統水泵楊程的計算

1.冷水機組阻力：由機組制造廠提供，一般為60~100kPa。（采用板式換熱器的設備在120kPa左右）

2.管路阻力：包括磨擦阻力、局部阻力。

3.空調未端裝置阻力 。

4.冷卻塔部分的阻力。不管系統的大小，其實中央空調循環系統的水阻相差不大，一般在0.15Mpa—0.25Mpa之間。

在現實設計中，揚程普遍偏大，主要原因有：

1.過大估計了水系統沿途的各種配件的阻力。

2.相互套用設計參數。

3.對自己設計不自信，總認為大點保險。

揚程設計偏大，在使用中水泵電機功率因數很低，水泵電機電流比額定電流偏小。為水泵變頻改造提供了空間。

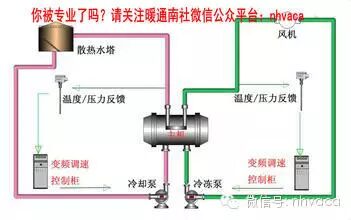

五、水泵變頻的基本原理

1. P(功率)=Q(流量)╳ H(壓力)

2.流量Q與轉速N的一次方成正比

3.壓力H與轉速N的平方成正比

4.功率P與轉速N的立方成正比

5.變頻的主要目的是通過改變水泵的頻率，降低水泵轉速，提高水泵的功率因數以達到節能的目的。

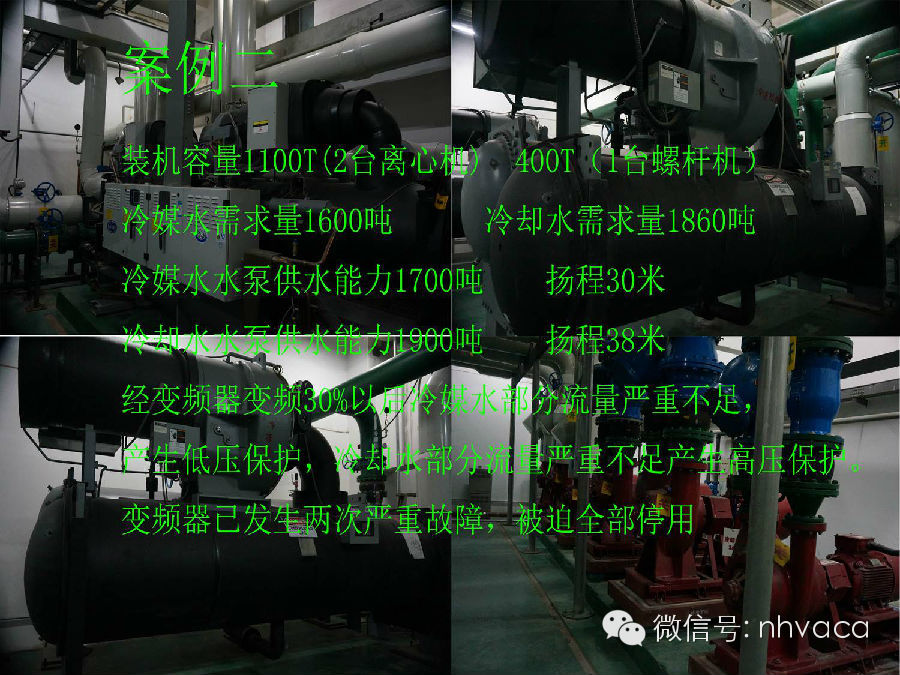

六、水泵的變頻會損失大量流量

1.由于設計揚程偏大，水泵的功率因數會很低（50%-60%）

2.變頻器是按照監控水泵功率因數來決定變頻的比例。

3.自動運行變頻器的時候，基本變頻的比例都在30%

4.同時損失的30%流量就對系統的使用帶來了問題。

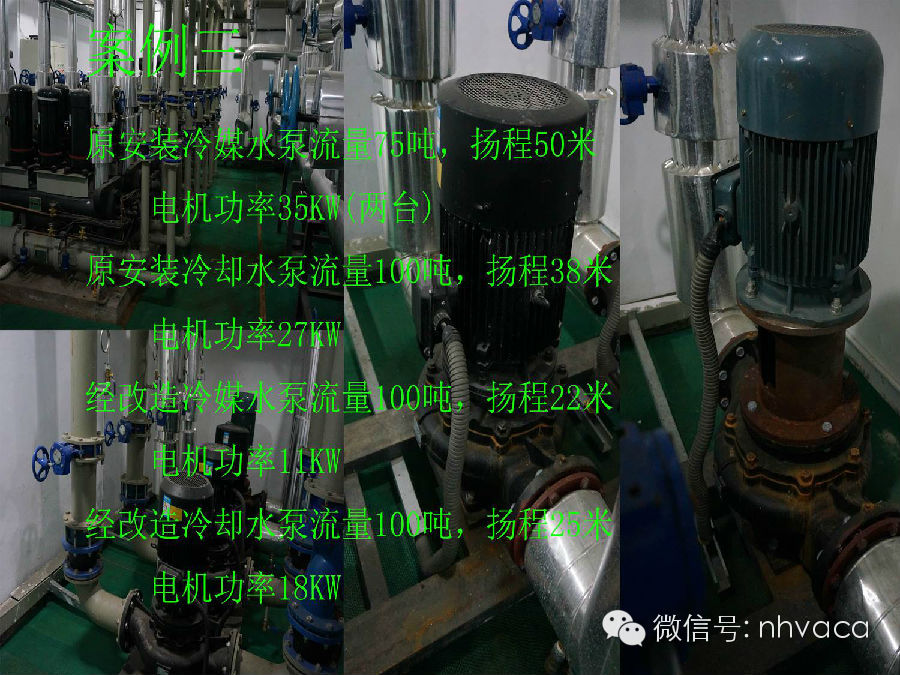

七、中央空調系統水泵改造的出路

1.既然原設計揚程偏大，那就調換一個水泵。

2.調換沒有現成的規格時，進行水泵泵體的改造。

八、水泵泵體改造的辦法

決定水泵送水流量的關鍵是水泵葉輪的泵水槽寬度。

決定水泵揚程的關鍵是水泵葉輪的外徑和泵殼的間距。

九、水泵節能改造的辦法

通過對水泵也輪本身的改造或者從配達到需要的流量和揚程。

無需改變水泵原有安裝管道，在確定達到流量和揚程要求后根據電機的實際運行電流選配新的電機。

一般情況下，電機改小的比例30%。

十、中央空調系統節能改造的方向

1.大型離心機組的變頻改造。

2.水泵的節能改造。

3.冷卻塔風機的節能改造。

4.中央空調運行智能化改造。
