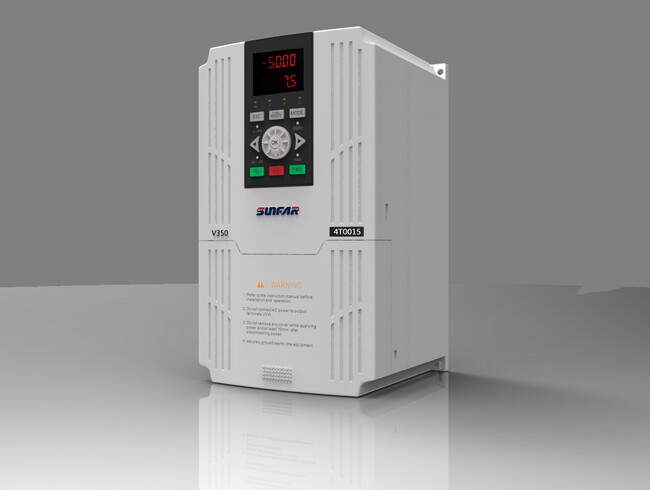

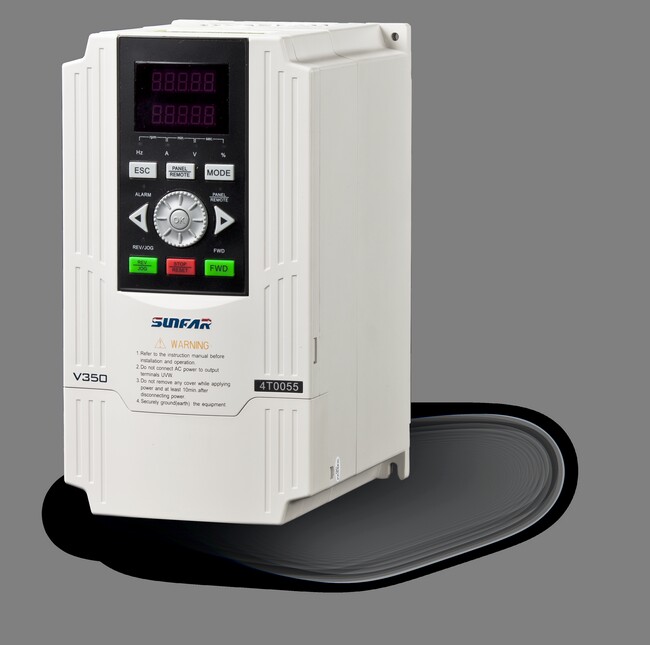

V350小功率閉環矢量變頻器
- 品牌： 高性能變頻器
- 型號：
- 描述： V350系列變頻器基于全新的軟件及硬件平臺，為了更好的滿足機床、收卷、多點傳動、印刷、化纖、紡織設備等應用場合的市場需求而研制。是一款性能優越、結構緊湊、保護功能齊全，同時具有豐富靈活的外圍接口的高性能小功率閉環矢量變頻器。
V350系列變頻器基于全新的軟件及硬件平臺，為了更好的滿足機床、收卷、多點傳動、印刷、化纖、紡織設備等應用場合的市場需求而研制。是一款性能優越、結構緊湊、保護功能齊全，同時具有豐富靈活的外圍接口的高性能小功率閉環矢量變頻器。內部集成閉環矢量、開環矢量、V/F控制方式，軟硬件模塊化設計。可針對不同行業及現場需求進行靈活的二次開發。
特點
-低頻轉矩大。閉環矢量零速可達到200%的啟動力矩，開環矢量零速可達到180%的啟動力矩
-標配5位雙行LED操作面板顯示，可選配LCD操作面板
-直觀的實時監控：能夠?qū)崟r(shí)的監控使用電量、運行時間、輸入輸出電流及電壓、故障記錄等近百種參數
-高頻運行模式時，最高1000.0Hz的基頻輸出
-內置多種系統宏和應用宏，通過宏參數調用，最大簡化參數設置
-數百種轉矩、轉速組合設定
-可編程16段速運行，各段運行時間、加減速時間、運行方向分別獨立可調
-頻率/轉速設定通道的優先級可靈活配置
-軟件虛擬I/O口功能，通過簡易的設置參數，靈活配置虛擬I/O，最大限度減少外部干擾及配線難度
-豐富的警示與保護功能
典型應用
-機床
-紡織機械
-筑路建材
-線纜機械
-石油化工
|
輸入電壓、頻率 |
3AC 380V±20% ； 50/60Hz 1AC 220V ±20% ； 50/60Hz |
||||||
|
功率范圍 |
3AC 380V±20% 1.1KW~15KW 1AC 220V±20% 0.7KW~2.2KW |
||||||
|
輸出電壓 |
3AC 0~380V 3AC 0~220V |
||||||
|
輸出頻率 |
低頻運行模式：0.0~300.00Hz； 高頻運行模式：0.0~1000.0Hz |
||||||
|
載波頻率 |
三相電壓矢量合成模式：1.5~10.0KHz； 兩相電壓矢量合成模式：1.5~12.5KHz； |
||||||
|
控制方式 |
閉環矢量控制；開環矢量控制；V/F控制;轉矩控制 |
||||||
|
數字輸入輸出 |
V350-4T0030/2S0022及以下機型： 標準配置5路數字輸入（DI），標準配置1路數字輸出（DO）
V350-4T0040 及以上機型： 標準配置6路數字輸入（DI），標準配置2路數字輸出（DO）
均可擴展至16路 |
||||||
|
脈沖輸入輸出 |
0.0~100.0KHz脈沖輸入（選配） 0.0~100.0KHz脈沖輸出（OC信號/適配標準擴展I/O卡） |
||||||
|
模擬輸入輸出 |
輸入：0~10V電壓輸入（AI1），0~20mA電流輸入（AI2）; 標準I/O擴展板：-10V~10V電壓輸入 輸出： V350-4T0030/2S0022及以下機型： 1路0 ~ 10V模擬輸出信號（可選擇成0 ~ 20mA電流輸出模式） V350-4T0040及以上機型： 2路0 ~ 10V模擬輸出信號（可選擇成0 ~ 20mA電流輸出模式） |
||||||
|
通訊協議 |
可擴展支持MODBUS通訊協議（標準RS485接口），也可擴展支持Profibus-DP協議 |
||||||
|
內部集成 |
無 |
||||||
|
制動單元 |
標配制動單元 |
||||||
|
外部接口 |
DC24V電源，最大輸出電流：100mA |
||||||
|
安全特性 |
IP20 |
||||||
|
設計標準 |
CE
|
